Gigabyte Rack Server R283-Z96-AAE1

Introducción a las prestaciones del Gigabyte Rack Server R283-Z96-AAE1

Hay algunas claves importantes para elegir un servidor en los tiempos que corren, sobre todo si buscamos polivalencia en el uso y aprovechamiento del hardware, sin menospreciar las capacidades de ampliación y el soporte continuado. Las últimas generaciones de servidores en formato rack de Gigabyte ofrecen soluciones adecuadas tanto para arquitecturas AMD como Intel y un buen ejemplo lo teenemos en el Gigabyte Rack Server R283-Z96-AAE1 al que dedicamos esta review.

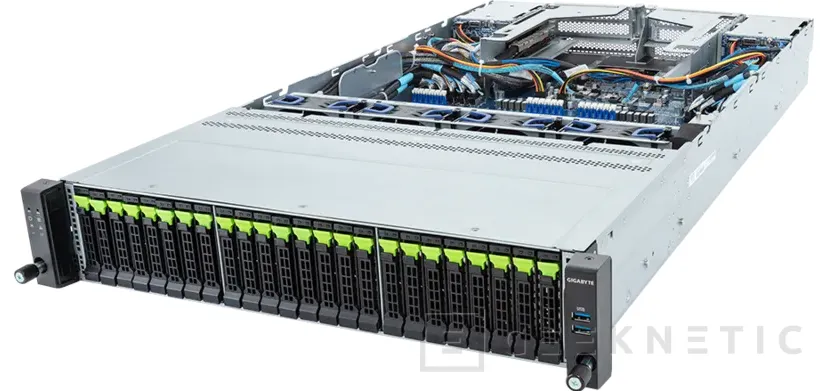

En esta ocasión recibimos una unidad de formato 2U que presenta grandes posibilidades tanto en la potencia de proceso, contando con acceso a algunos de los mejores procesadores de la gama EPYC 9004/9005 de AMD, como en la gran capacidad de instalación de RAM y de almacenamiento. Cuenta con un total de 26 unidades de almacenamiento PCI Express, alimentadas por la alta capacidad conectiva de los procesadores que podemos instalar en él.

Es, además, una unidad fácil de gestionar, tanto de forma individual como remotamente a través de las soluciones de gestión centralizada con las que Gigabyte equipa a sus servidores más recientes y capaces. Esta unidad tiene un formato 2U pero con gran capacidad y una gestión inteligente de la refrigeración, con múltiples posibilidades de ampliación. Todo esto la hace una unidad perfecta para soluciones de todo tipo: desde servidores de almacenamiento, virtualización, IA ligera mediante el acceso a aceleradores y gran capacidad conectiva gracias a los estándares PCI Express y al hardware más puntero.

Características técnicas de la Gigabyte Rack Server R283-Z96-AAE1

• Modelo: R283-Z96-AAJ1 Rack Server - 2U DP 24+4-Bay Gen5 NVMe/SATA/SAS-4 Titanium Networks Server, Servers for Hybrid/Private Cloud
• Procesadores: Dual AMD EPYC™ 9005/9004 Series
• Memoria: 12-Channel DDR5 RDIMM, 24 x DIMMs
• Firmware: Dual ROM Architecture
• Red: 2 x 1 Gb/s LAN ports via Intel I350-AM2®
• Bahías frontales: 24 x 2.5" Gen5 NVMe hot-swap bays
• Bahías traseras: 4 x 2.5" SATA/SAS-4 hot-swap bays on the rear side

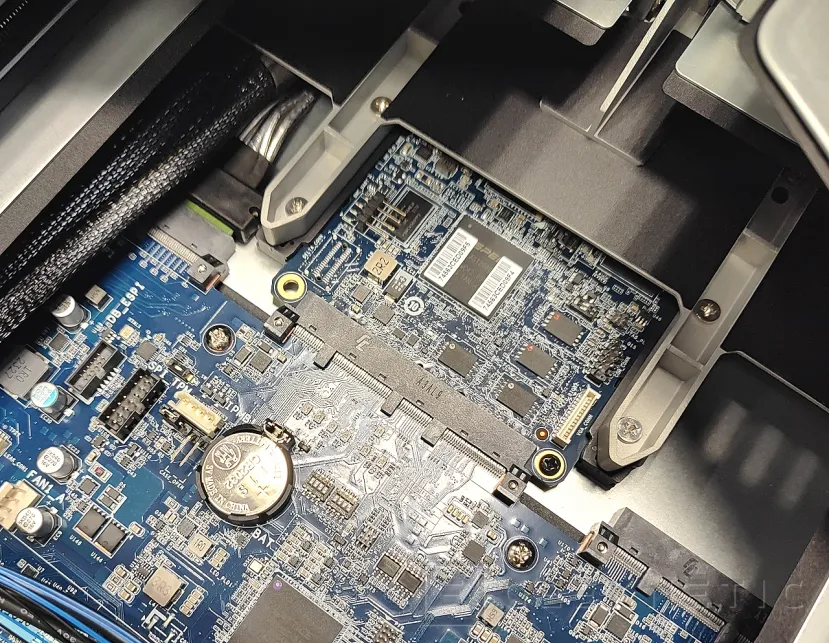

• Almacenamiento M.2: 2 x M.2 slots with PCIe Gen3 x4 and x2 interface
• Expansión PCIe: 1 x FHHL PCIe Gen5 x16 slot
• Red OCP: 1 x OCP NIC 3.0 PCIe Gen5 x16 slot
• Compatibilidad RAID: Compatible with SupremeRAID™ by Graid Technology
• Fuente de alimentación: Dual 2000W 80 PLUS Titanium redundant power supply

Detalle

• Dimensiones
  • 2U (W438 x H87.5 x D815 mm)
• Placa base
  • MZ93-FS1
• CPU
  • AMD EPYC™ Serie 9005
  • AMD EPYC™ Serie 9004
  • Doble procesador, cTDP hasta 400W
  • cTDP hasta 500W con disipador opcional
• Compatibilidad OS
  • OS Support List
• Socket
  • 2 x LGA 6096 (Socket SP5)
• Chipset
  • System on Chip
• Memoria
  • 12 canales DDR5 RDIMM, 24 DIMMs
  • [EPYC 9005] Hasta 6400 MT/s
  • [EPYC 9004] Hasta 4800 MT/s
• LAN
  • 2 x 1Gb/s LAN (1 x Intel I350-AM2), con soporte NCSI
  • 1 x 10/100/1000 Mbps Management LAN
• Vídeo
  • Integrado en ASPEED AST2600
  • 1 x Mini-DP
• Almacenamiento
  • Frontal hot-swap: 24 x 2.5" Gen5 NVMe
  • Trasero hot-swap: 4 x 2.5" SATA/SAS-4
  • Interno M.2:
    • 1 x M.2 (2280/22110) PCIe Gen3 x4
    • 1 x M.2 (2280/22110) PCIe Gen3 x2
  • Requiere tarjeta SAS para unidades SAS
• RAID
  • Requiere tarjetas RAID adicionales
  • Compatibles: SupremeRAID™ de Graid Technology
  • Modelos: SR-1000-FD32, SR-1010-FD32
  • Soporta RAID 0/1/5/6/10
• Expansión PCIe
  • 1 x FHHL PCIe Gen5 x16
  • 1 x OCP NIC 3.0 PCIe Gen5 x16, con soporte NCSI
• Puertos I/O
  • Frontal: 2 x USB 3.2 Gen1
  • Trasero: 2 x USB 3.2 Gen1, 1 x Mini-DP, 2 x RJ45, 1 x MLAN
• Backplane
  • Frontal - CBP2081: PCIe Gen5 x4
  • Frontal - CBP20G0: PCIe Gen5 x4
  • Trasero - CBP2025: SATA 6Gb/s o SAS-4 24Gb/s
• TPM
  • 1 x TPM header (SPI)
  • Kit opcional TPM2.0: CTM010
• Fuente de alimentación
  • Doble 2000W 80 PLUS Titanium redundante
  • Entrada AC: 100-240V
• Gestión del sistema
  • Controladora ASPEED AST2600 BMC
  • Interfaz web GIGABYTE Management Console

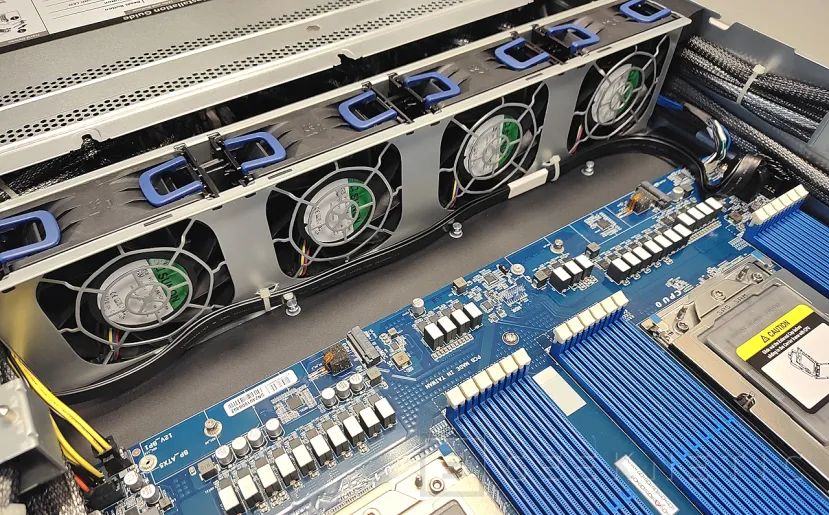

• Ventiladores
  • 4 x 80x80x38mm
• Propiedades de operación
  • Operativo: 10°C a 35°C, 8% a 80% (sin condensación)
  • No operativo: -40°C a 60°C, 20% a 95% (sin condensación)
• Contenido del paquete
  • 1 x R283-Z96-AAJ1
  • 2 x disipadores CPU
  • 1 x cable Mini-DP a D-Sub
  • 1 x kit de raíles de 2 secciones
• Números de pedido
  • Con disipador por defecto: 6NR283Z96DR000ACJ1*
  • Con disipador opcional: 6NR283Z96DR000ADJ1*
• Opcionales
  • RAID SR-1000-FD32: 25FC1-SRBUN0-AFS
  • RAID SR-1010-FD32: 25FC1-SRBUN4-AFR
  • Kit raíles 3 secciones (CMA): 25HB2-A56121-K0R
  • Cable Management Arm: 25HB1-R18300-K0R
  • Disipador CPU 500W: 25ST1-563400-C1R

Soporte para arquitecturas AMD EPYC 9004 y 9005

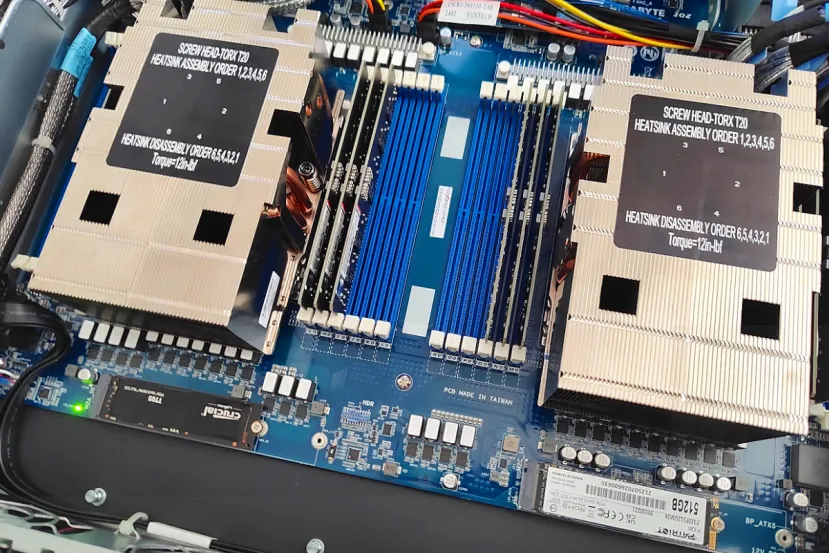

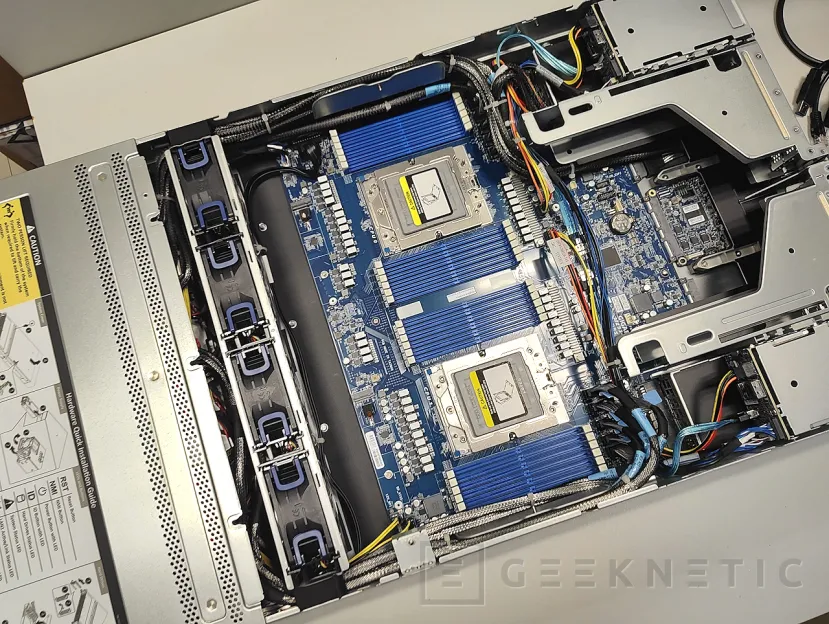

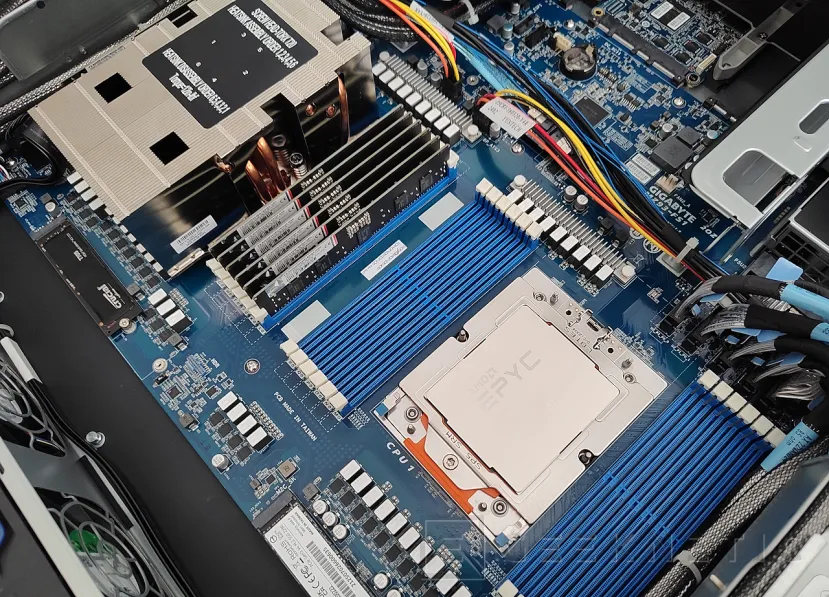

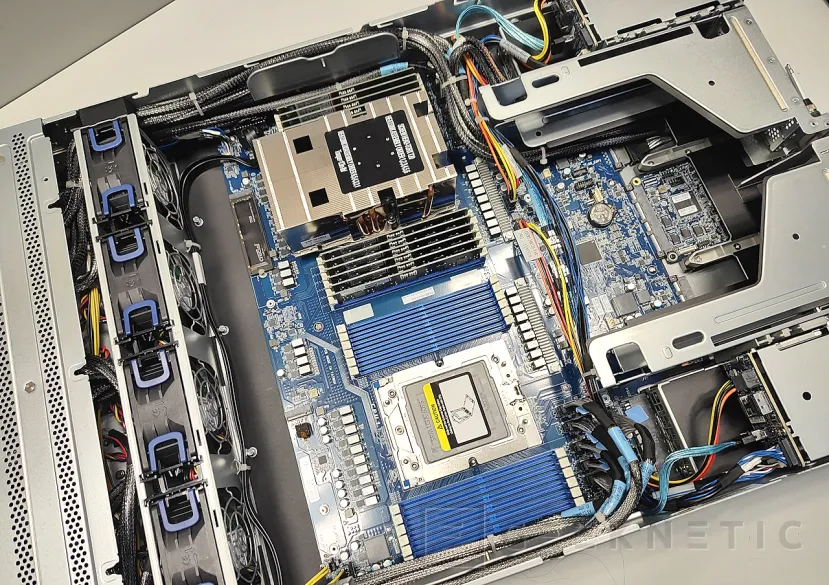

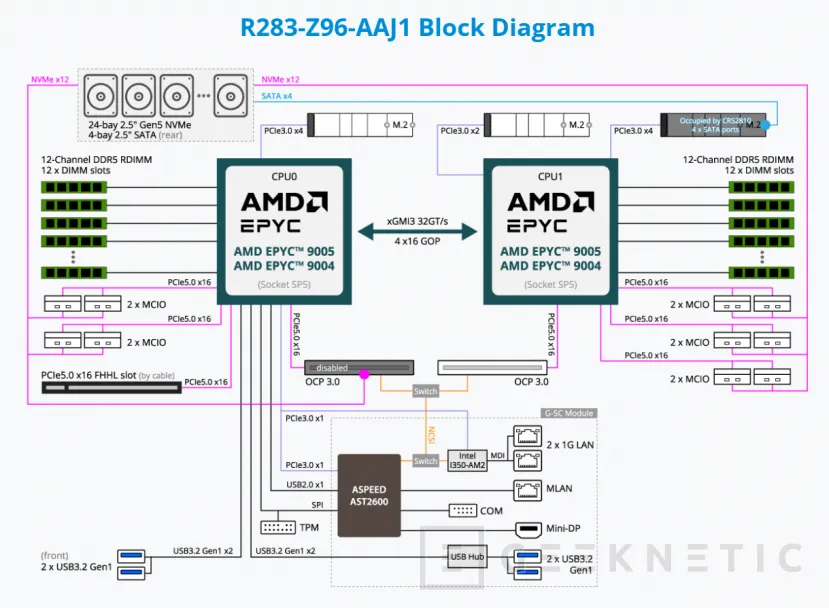

El chasis y la placa están preparados para alojar procesadores AMD EPYC de las series 9004 y 9005, maximizando líneas PCIe y capacidad de memoria, y habilitando configuraciones de alto rendimiento y alta disponibilidad aprovechando las capacidades conectivas de estos procesadores.

Admite configuraciones 2P, aunque puede echar a andar con un solo procesador, así que siempre podemos mejorar el rendimiento adaptándonos a las necesidades futuras. Cada CPU tiene dedicadas ciertas zonas del servidor, así que para aprovecharlas todas tendremos que usar los dos procesadores, pero de serie, desde la unidad “0”, ya tenemos acceso a todo el potencial principal de este rack. Rack de tamaño completo (Full Length), con 2U de altura.

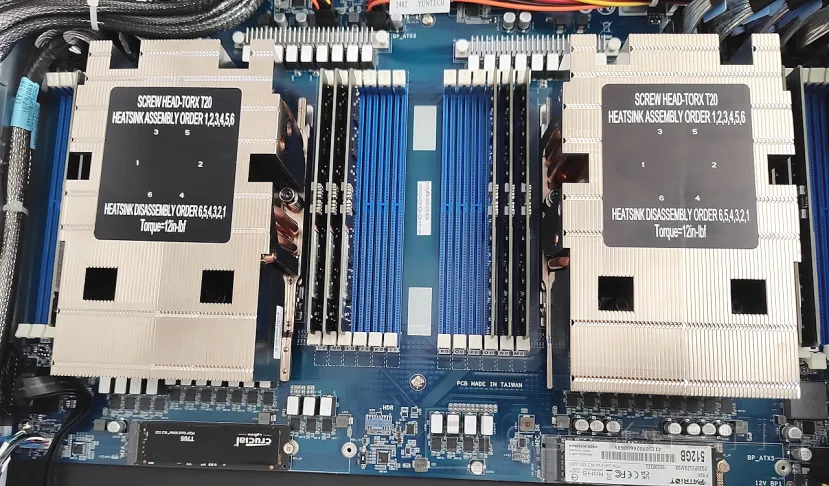

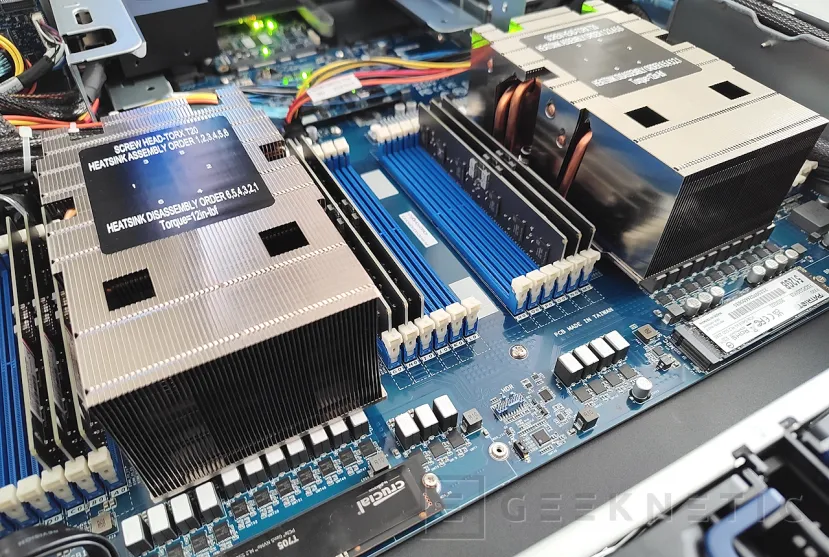

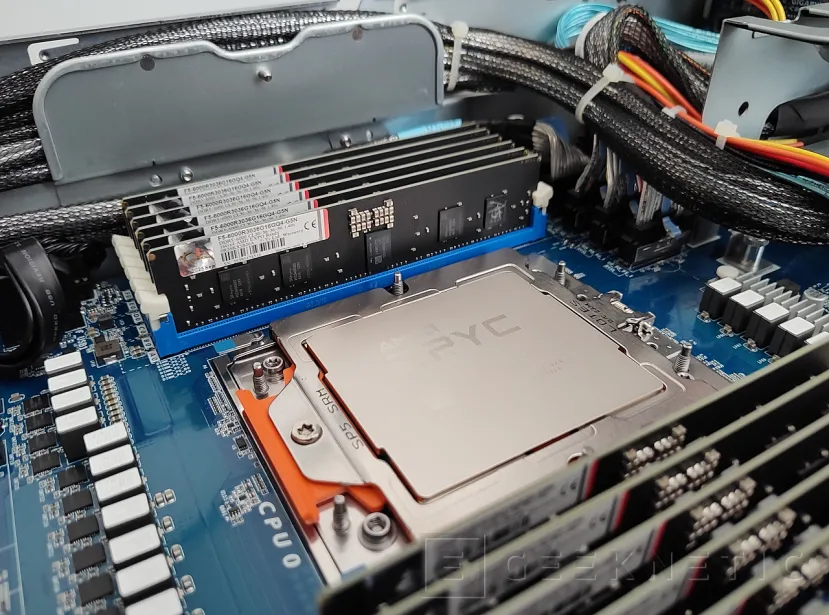

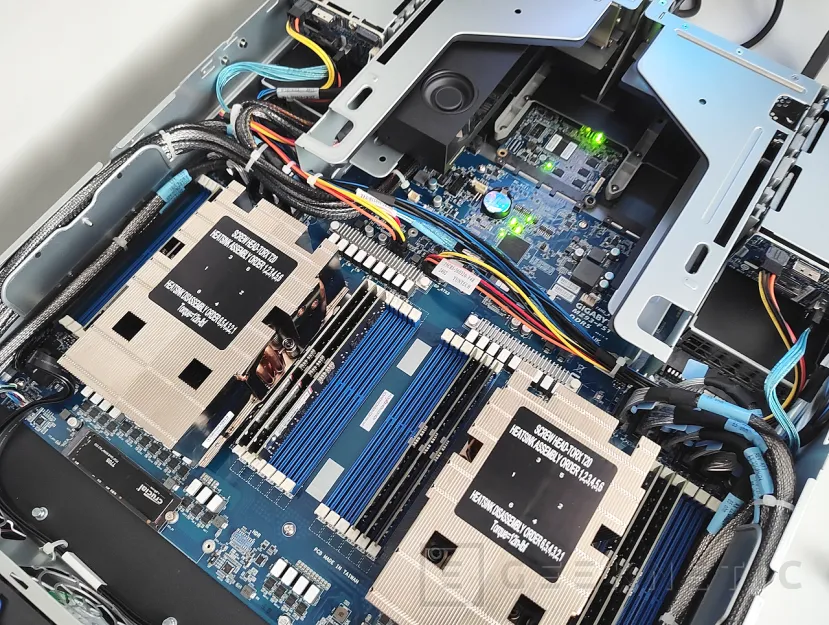

Dispone de 24 slots de memoria DDR5 para memoria RDIMM, 12 unidades por procesador, así que tenemos capacidad para 9 TB de RAM total en conjunto, con los procesadores instalados. También podemos acceder a menos canales repartiendo la RAM entre los dos procesadores; ambos tendrán que tener RAM instalada para que el sistema funcione. En el caso de procesadores AMD EPYC 9004 soporta velocidades de hasta 4800 MT/s y, en el caso de los AMD EPYC 9005, podemos instalar memoria DDR5 de hasta 6400 MT/s.

Al disponer de dos slots de CPU la capacidad de proceso se multiplica hasta los 512 hilos, repartidos entre dos procesadores de 128 núcleos reales, 256 núcleos entre ambos. Los procesadores tienen que ser modelos idénticos y se soportan hasta 500 W por procesador con un módulo de disipador activo adicional; con el que viene de serie podemos soportar hasta 400 W de carga por procesador.

Alimentación y redundancia

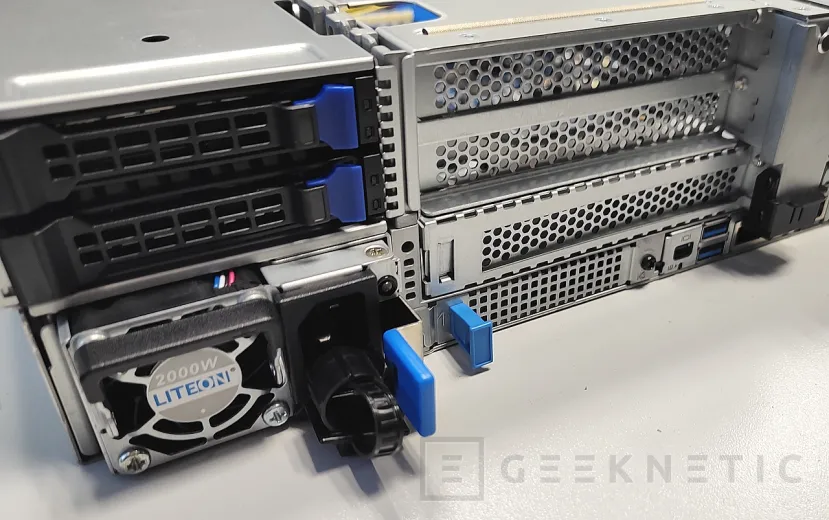

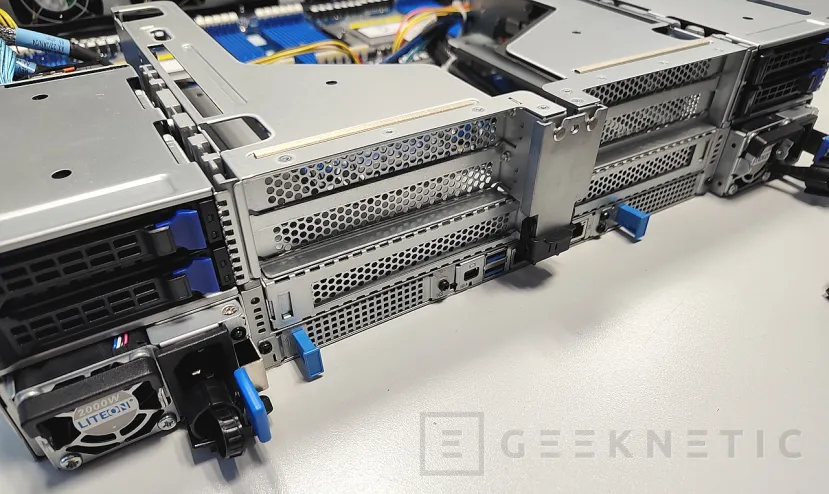

El diseño incorpora fuentes de alimentación redundantes hot-swap de 2000 W de potencia orientadas a minimizar tiempos de inactividad y van firmadas por un líder de la industria, Lite-On Technology. El modelo exacto, por duplicado, es la Lite-On PS-2202-3L1 con 30 W de entrega en reposo, perfecto para el módulo de administración, con hasta 2,5 W de entrega máxima. Las fuentes se comunican con el sistema mediante el soporte del protocolo PMBus 1.2.

La redundancia asegura continuidad de servicio en caso de fallo de un módulo de potencia. En este caso Gigabyte no se anda con tonterías y, para asegurar la entrega de potencia suficiente para todos los componentes del servidor, usa dos fuentes redundantes con una potencia de 2000 W cada una.

Las dos fuentes son independientes y pueden, cada una de ellas de forma independiente, hacerse cargo de todo el servidor, utilizado al completo, en caso de que una de las dos fuentes falle. Podemos intercambiar el repuesto en caliente, así que este no debería ser un problema para mantener el sistema funcionando en todo momento.

Otra de las garantías del sistema de alimentación es que las fuentes tienen certificación 80 Plus Titanium, de las más elevadas de la industria, así que sus 2000 W de potencia tienen poca pérdida de energía en forma de calor. Aun así, las dos tienen su sistema de ventilación siempre encendido y se activa nada más conectar la fuente a la red.

El sistema de alimentación también da corriente constante al subsistema BMC de gestión remota. En cuanto conectamos el servidor, tendremos acceso a la monitorización remota y luego veremos lo potente que es y todas las opciones que ofrece.

Capacidad de ampliación mediante tarjetas de expansión

Los sistemas basados en procesadores AMD con socket SP5, como son los AMD EPYC 9004 y AMD EPYC 9005, son sistemas muy potentes y sencillos de gestionar, pero hay que tener en cuenta cómo trabajan y cómo distribuyen los diferentes recursos del servidor; por otro lado, sus altas capacidades conectivas y de soporte de RAM permiten construir sistemas tan complejos como el que ofrece el Gigabyte R283-Z96-AAJ1.

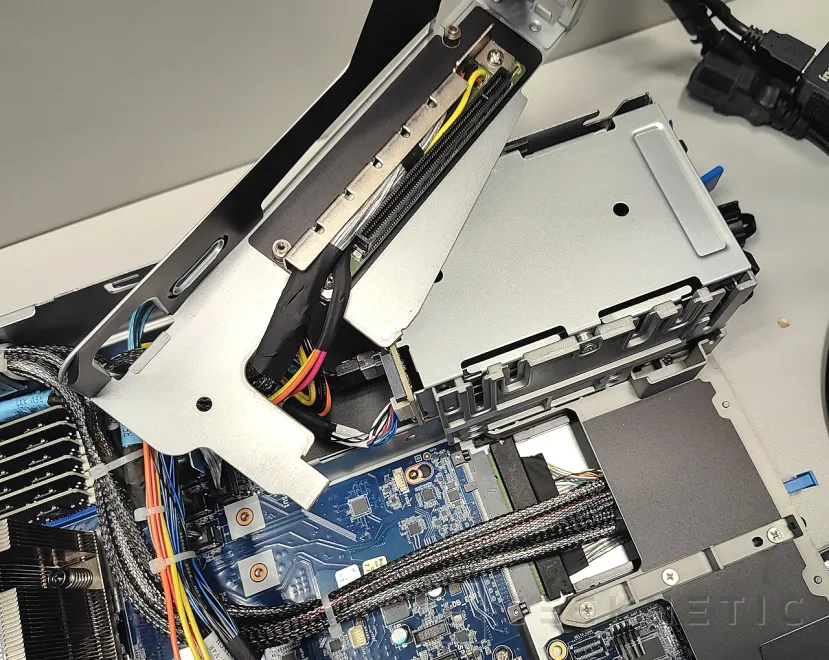

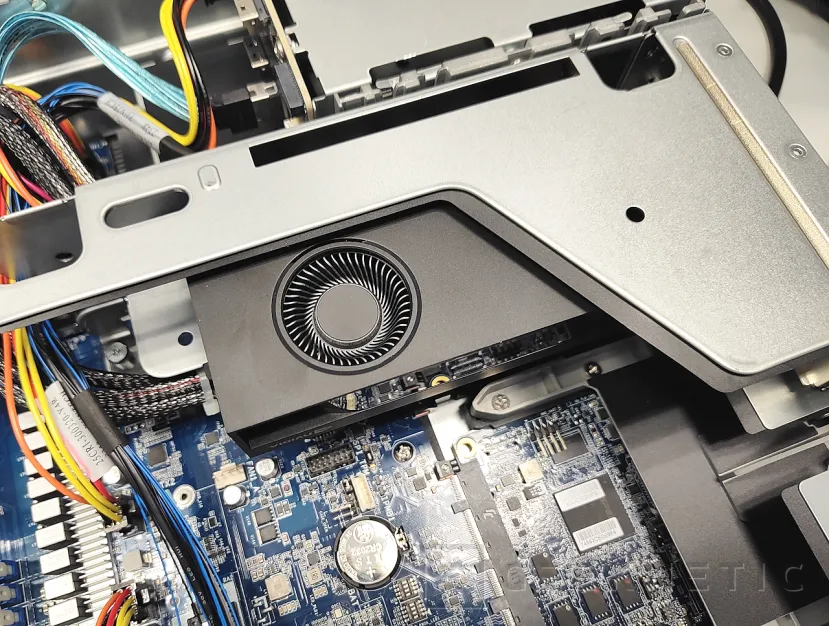

Uno de esos elementos lo encontramos en la capacidad de ampliación por tarjetas. El servidor admite una única tarjeta que podemos aprovechar para un sistema de almacenamiento RAID por software con GPU dedicada como son las soluciones de GRAID Technology que hemos montado nosotros, o una GPU tradicional para tareas de IA. Este slot tiene conectividad PCI Express 16x con enlaces PCI Express 5.0 y conecta directamente con la CPU número 0, la primera que debemos instalar.

Conectividad de red

El equipamiento de red de este modelo está pensado para dar un soporte básico de serie. Puede parecer un hándicap inicial, pero lo cierto es que la idea es ofrecer la posibilidad de configurar el servidor como nos sea más propicio, y lo hace de nuevo mediante el estándar OCP 3, orientado a sistemas de conectividad de red. Para ello, se reserva un slot trasero donde podemos usar hardware estándar de tipo NIC OCP 3 con velocidades de acceso PCI Express 5.0 de hasta 16x.

Todas estas prestaciones vienen de la mano de las líneas PCI Express de los procesadores que podemos instalar en los dos sockets, así que, usando los dos procesadores, ganamos más conectividad. El interfaz destinado a soluciones de red está conectado a la primera CPU, como el slot de ampliación por tarjetas.

Este conector OCP 3 ofrece interoperabilidad de los interfaces utilizados: una tarjeta OCP 3 podemos usarla en cualquier servidor con este interfaz, sea de la marca que sea, tanto el servidor como la tarjeta. El estándar también mejora la refrigeración del componente, permite el intercambio en caliente del interfaz y, en esta generación, permite enlaces más rápidos, de hasta x16 en PCI Express 5.0.

Con esta capacidad podemos acceder a anchos de banda superiores a los 500 Gbps, lo que nos habilita a usar los interfaces de red más rápidos del mercado de los fabricantes más punteros como Mellanox (NVIDIA), Intel, Broadcom, etc. La velocidad de conectividad del servidor la definirán nuestras necesidades y no unas especificaciones de serie.

Por otro lado, el servidor viene con interfaces mínimos para echar a andar. Por un lado, un módulo BMC del que hablaremos ahora, con conectividad Ethernet de 1 GbE, y por otro lado un doble interfaz Intel i350 de 1 GbE que podemos usar para conectividad básica o extra. 1 GbE no es una solución de alto rendimiento, pero aporta seguridad y algo con lo que empezar a trabajar.

Gestión remota integrada

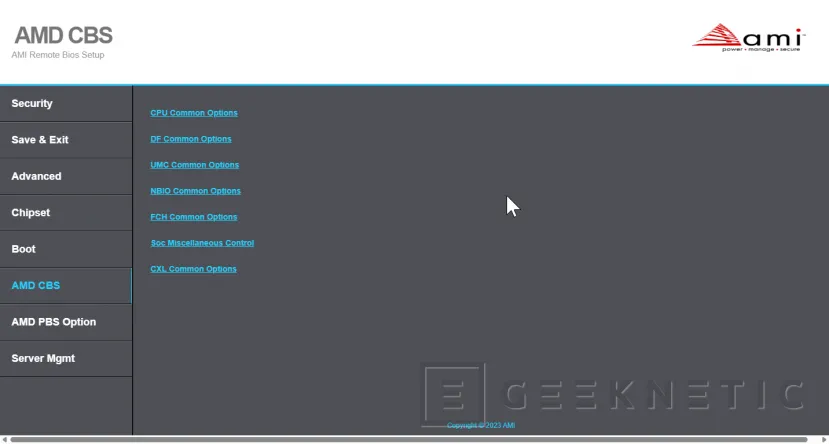

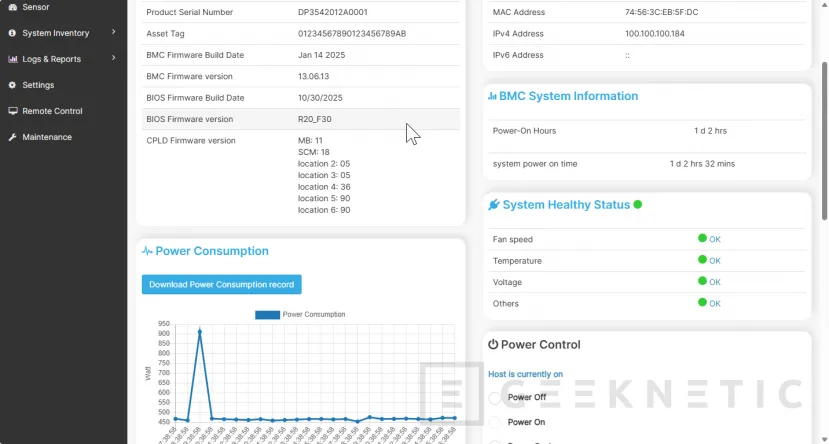

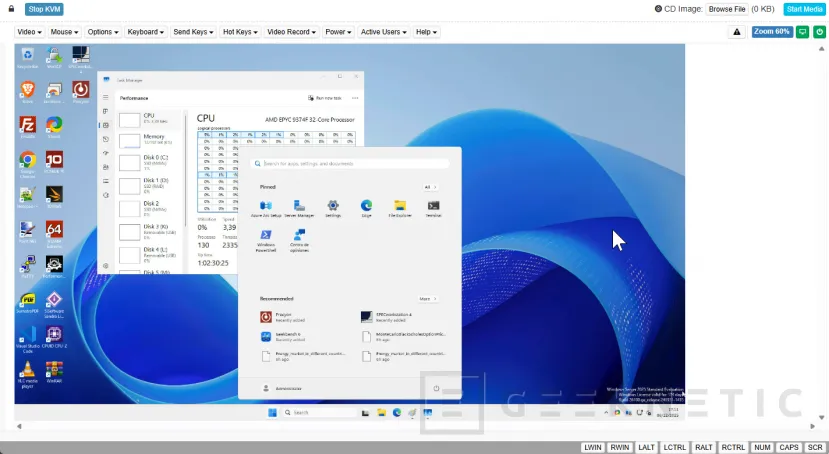

Este servidor cuenta con un sistema de gestión remota de Gigabyte basado en tecnología BMC impulsada por su BIOS UEFI AMI. Está directamente conectada al interfaz ASPEED 2600, que nos da conectividad de vídeo básica y trabaja en cuanto damos alimentación al sistema.

Además de control remoto integral —con encendido/apagado, monitorización, actualización remota de firmware, diagnósticos variados, gestión de energía, estadísticas de uso, acceso a RAMDisk (Podemos usar RAM del sistema como almacenamiento masivo), configuración de parámetros de BIOS, y un largo etcétera— el interfaz web está basado en HTML5, así que cualquier navegador moderno es compatible, también para su gestión remota visual, donde podemos ver lo que ocurre en la pantalla del servidor desde el mismo arranque hasta dentro del hipervisor, sistema operativo, etc.



La gestión es completamente integral: una vez conectado a la red, es “nuestro” desde cualquier punto de nuestra red o vía VPN. Además, Gigabyte ofrece un sistema de gestión remota general de ecosistemas basados en sus servidores denominado GIGABYTE Server Management (GSM); haciendo uso de esta tecnología podemos gestionar múltiples servidores de forma sencilla desde un único panel: todos nuestros servidores estarán al alcance de la mano. Sencillez y accesibilidad para reducir costes y riesgos de servicio en entornos complejos.

Almacenamiento

El chasis admite hasta 30 unidades PCIe para almacenamiento, permitiendo configuraciones NVMe de alto rendimiento y alta capacidad, así como esquemas de agrupación en función de las necesidades de latencia, IOPS y throughput.

En este servidor podemos instalar 30 unidades de almacenamiento; vamos primero por las más básicas y sencillas. Por un lado, tenemos dos slots de 80-100 mm de largo internos con conectividad PCI Express 3.0 4x y ancho de 22 mm (el segundo depende de la CPU1, así que tenemos que tener dos CPU instaladas). Perfecto para unidades baratas y sencillas que podemos usar de servicio, como cargar el hipervisor y tener otra copia de seguridad a mano.

También cuenta con cuatro bahías de almacenamiento SATA/SAS-4 en la zona posterior, con extracción en caliente y formato sin herramientas de 2,5", donde podemos instalar unidades baratas y de gran densidad, ya que soporta hasta unidades SSD de hasta 15 mm de alto.

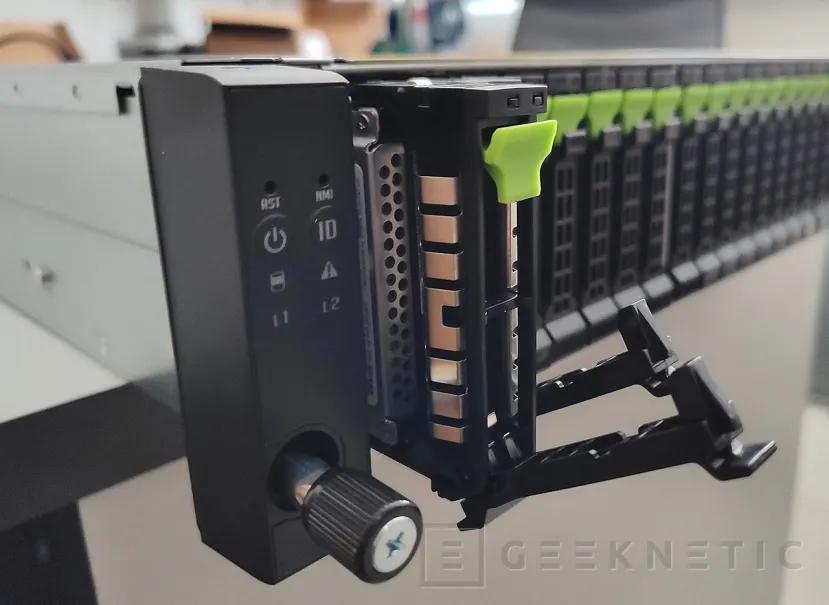

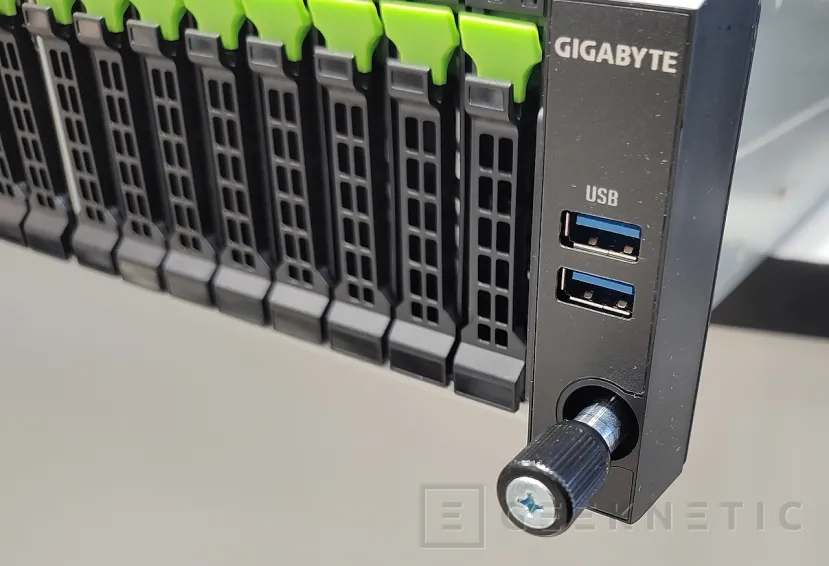

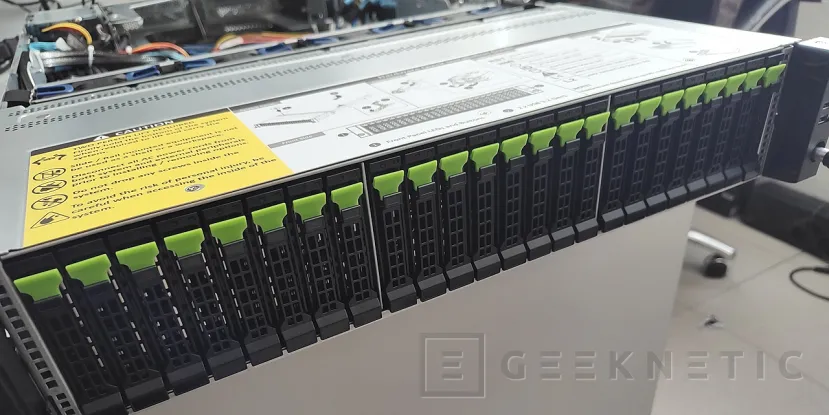

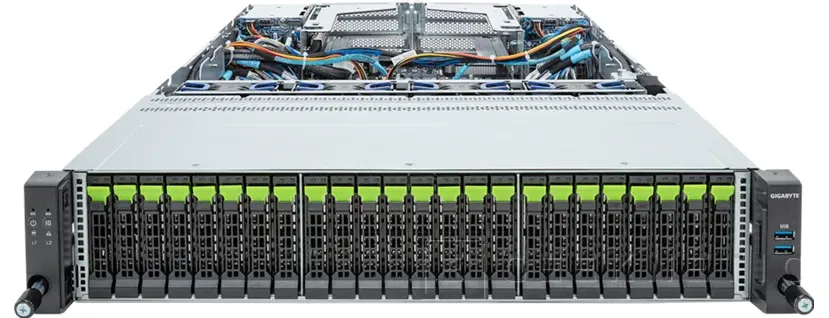

El bloque de almacenamiento principal se encuentra en el frontal del servidor. Un impresionante bloque de almacenamiento de 24 unidades PCI Express con conectividad U.2, con extracción en caliente y montaje sin necesidad de herramientas; los discos se pueden instalar y retirar en caliente sin necesidad de un solo tornillo, cada uno de ellos con doble LED, monitorización y actividad. Todas quedan accesibles y ocupa todo el frontal del servidor.

Para disfrutar de las 24 bahías, necesitaremos los dos procesadores instalados; si no, solo tendremos acceso a las 12 primeras unidades de almacenamiento. El resto dependen de la segunda CPU. También existe una variante de este servidor que usa almacenamiento más lento, y también más económico, con conectividad SATA/SAS-4; su denominación es R283-Z96-AAE2/R283-Z96-AAJ2 en cuatro 20 de las 24 unidades frontales, y otra más, híbrida diría, con un mix de 16 unidades SATA y otros 8 PCI Express denominada R283-Z96-AAE3/R283-Z96-AA3.

Cada una de las unidades PCI Express soporta enlaces PCI Express 5.0 con velocidades de hasta cuatro enlaces por unidad. Eso significa que son 128 Gbps de ancho de banda, capaz de soportar hasta 14.000 MB/s de ancho de banda por unidad y, añadiendo la controladora adecuada, podemos acceder a velocidades muy superiores, con todas las unidades disponibles trabajando en modo RAID.

Este servidor está diseñado para usar uno de los sistemas de almacenamiento RAID más modernos del mercado. Todas sus unidades son PCI Express y gestionadas directamente por el procesador, así que el método más avanzado e inteligente de gestionar toda esta gran capacidad de unidades es usar una solución GRAID Technology. Estas controladoras, que hemos probado en esta review, permiten gestionar hasta 32 unidades mediante software apoyado por la potencia de cómputo general de una NVIDIA RTX 2000 diseñada para este propósito.

Resumen de nuestro montaje

Con doble socket AMD EPYC 9004/9005, abundantes líneas PCIe 5.0 y soporte masivo de memoria, el servidor puede afrontar cargas de virtualización, bases de datos, almacenamiento definido por software y casos de IA ligera con aceleradores compatibles, manteniendo un equilibrio entre cómputo, I/O y eficiencia.

En nuestro caso será un servidor donde correr máquinas virtuales, con un uso híbrido pero para dar soporte a nuestras publicaciones y todos los servicios asociados. Es un servidor de gran potencial, que hemos equipado con estas características:

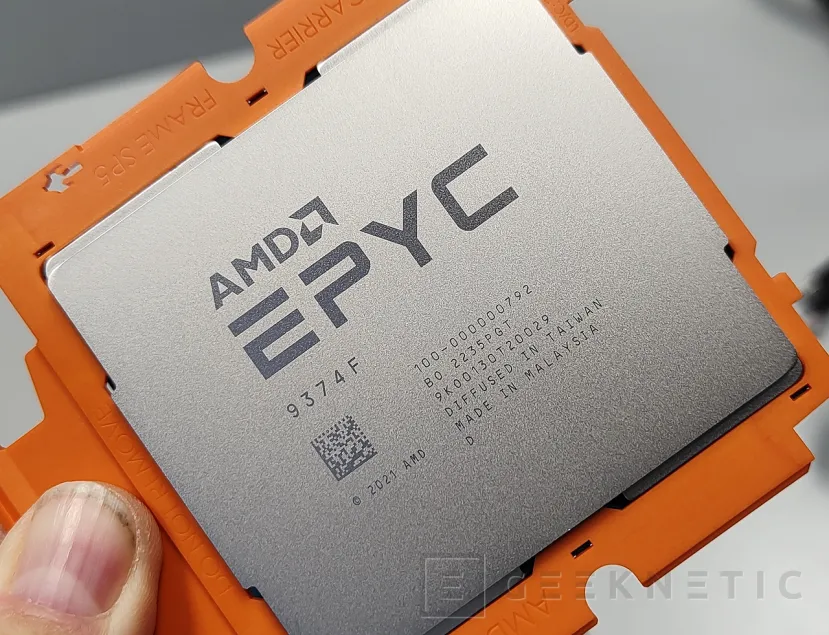

• Procesador: 2x AMD EPYC 9374F con 32 núcleos y 64 hilos; juntos producen 128 hilos de proceso y ofrecen 512 MB de caché L3, 256 líneas PCI Express 5.0 y capacidad para varios TB de RAM.
• Memoria RAM: Aunque estos procesadores soportan una gran cantidad de RAM, nosotros hemos instalado 192 GB, con miras a poder actualizar con más memoria cuando las circunstancias lo requieran y sean propicias. Hemos montado un total de 192 GB de RAM DDR5 registrada firmada por G.Skill.
• Discos duros: Buscando la mejor solución calidad-precio, hemos optado por varias unidades de Kioxia. Concretamente cuatro discos que en este servidor pueden crecer casi sin límite según las necesidades vayan creciendo. Tenemos 4 discos KIOXIA CD8P-V 6,4 TB PCIe 5 de altas prestaciones, perfectos para este entorno, que montaremos en un RAID 10 para maximizar seguridad y velocidades de escritura.
• Controladora RAID: Como controladora optamos por una de las soluciones más capaces del mercado, la GRAID Technology SupremeRAID™ SR-1010 ofrece rendimiento, facilidad de gestión y capacidades de control sobresalientes. Una de las mejores controladoras del mercado.

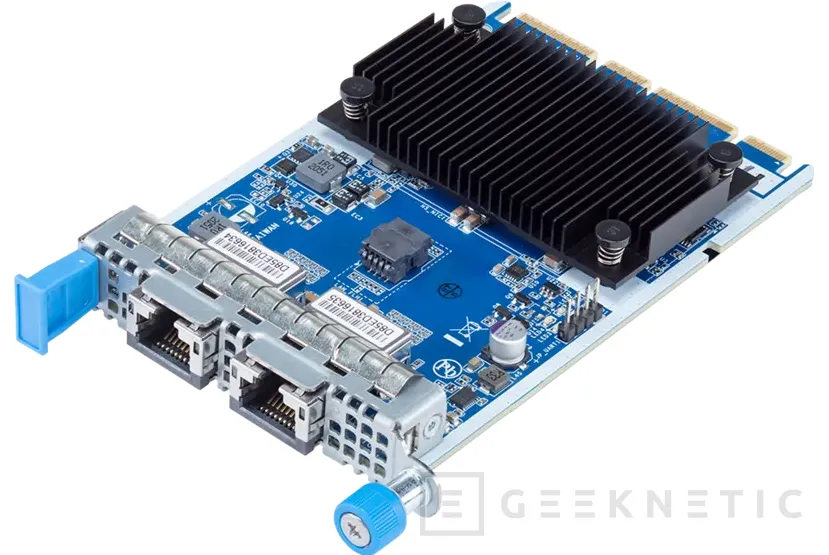

• Conectividad de red: Aunque podemos montar cualquier controlador con factor de forma OCP 3.0, hemos optado por una solución de Gigabyte. El módulo CLNCB2 ofrece dos interfaces Ethernet 10 GbE para par de cobre, con chipset Broadcom BCM57416 que es ampliamente soportado por todo tipo de sistemas operativos e hipervisores. El doble interfaz de red soporta teaming y tolerancia a fallos, así que siempre tendremos una salida segura y rápida a Internet.

Rendimiento

En cada una de las reviews que hemos escrito de cada componente principal de nuestro servidor hemos añadido benchmarks y pruebas específicas, además de ofrecer todos los detalles de cada uno de ellos. Por otro lado, no podíamos dejar de probar todo el sistema con pruebas específicas de servidor, y los resultados son sobresalientes.

Máquina de pruebas:

• Procesador: AMD EPYC 9374F
• Placa base: Gigabyte R283-Z96-AAJ1
• RAM: G.Skill F5-6000R3036G16GQ4-G5
• Fuente: Gigabyte R283-Z96-AAJ1
• Refrigeración: Gigabyte R283-Z96-AAJ1
• Discos duros: KIOXIA CD8P-V 6.4TB PCIe 5
• Controladora: GRaid Technology SupremeRAID Ultra SR-1010

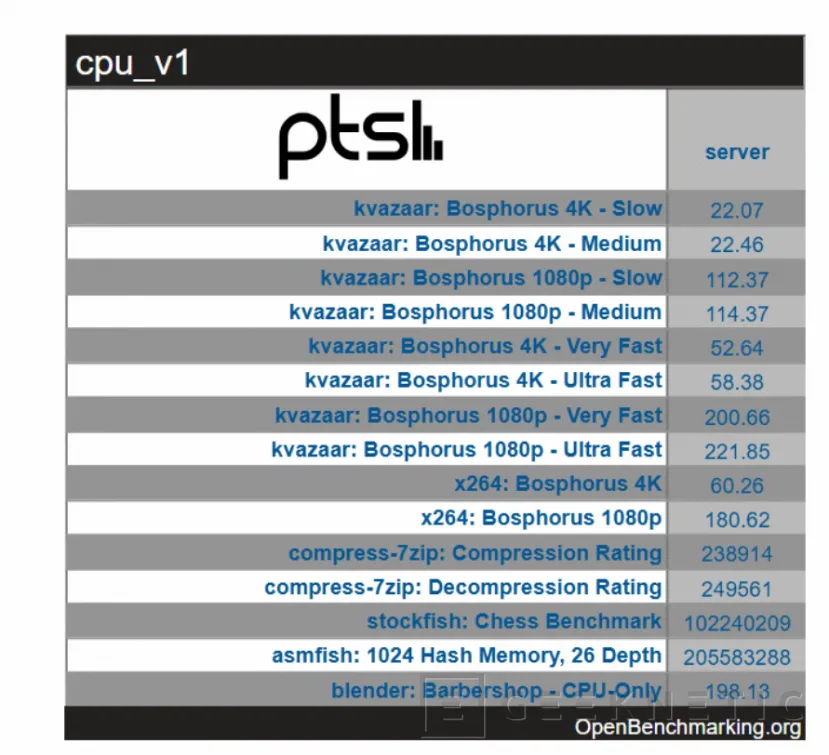

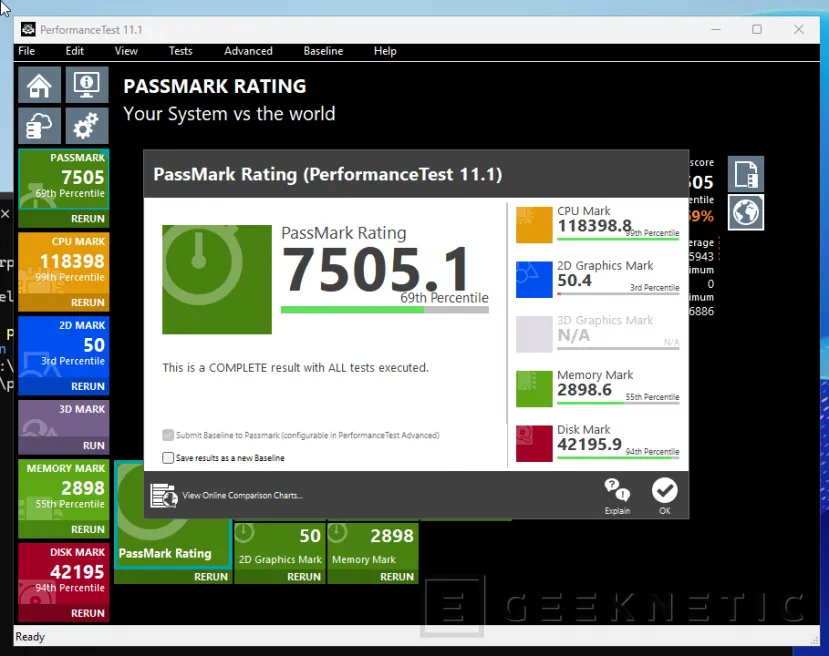

PassMark Rating

Phoronix Text Suite CPU

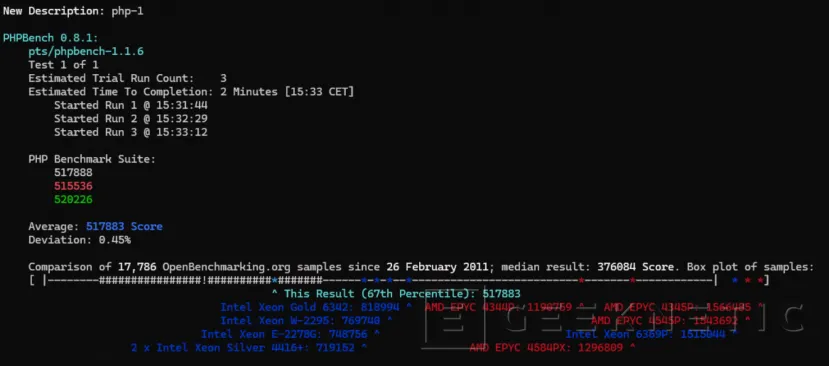

PHP bench 66th percentil

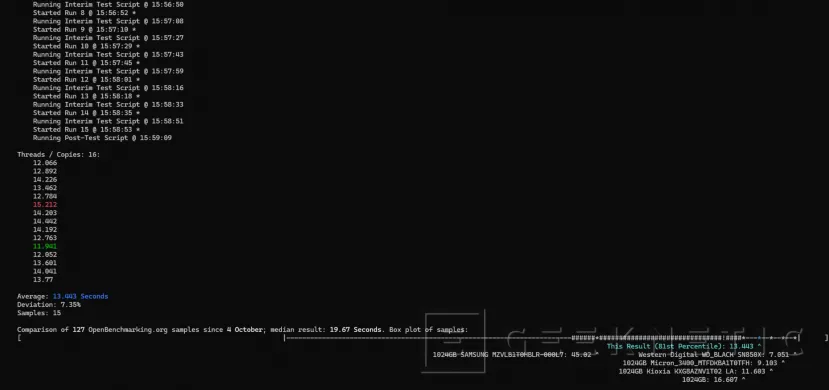

SQlite percentile

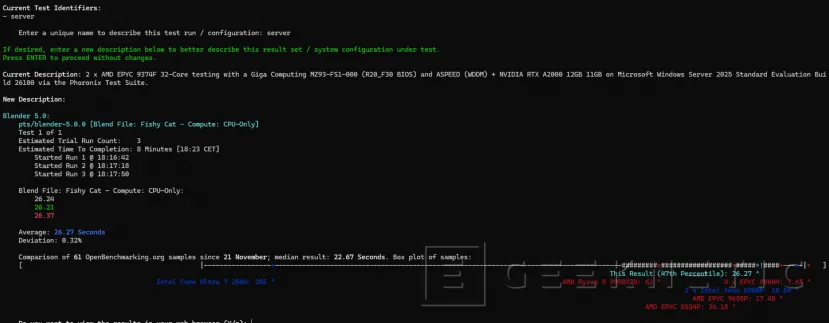

Blender Fishy cat

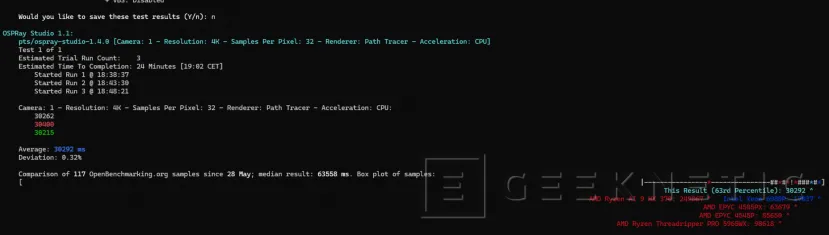

Ospray 4k CPU 32



Veredicto

Este servidor es una plataforma perfecta para adoptar las tecnologías más recientes y con una alta capacidad de adaptación a las necesidades particulares de cada proyecto. Ofrece soporte para algunos de los mejores y más potentes procesadores, varios TB de capacidad de RAM, hasta 30 unidades de almacenamiento, donde 24 de ellas son de las más altas capacidades, y además ofrece un sistema modular de red que podemos adaptar a cualquier necesidad.

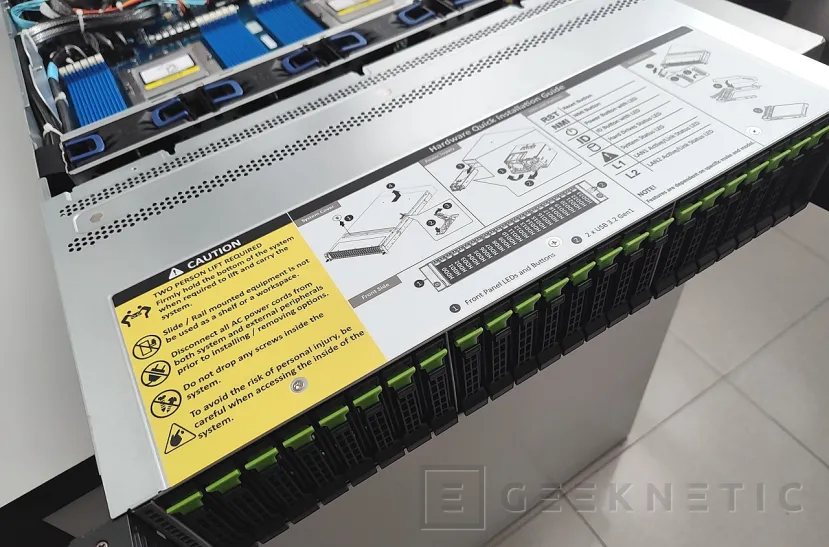

Además de toda esta técnica, este servidor está tremendamente bien acabado; solo con abrirlo ya vemos el buen trabajo de distribución y gestión. Muy limpio, para aprovechar bien la ventilación unificada, con sistemas redundantes y de montaje rápido, como sus potentes fuentes de alimentación duales de 2000W o sus ventiladores de anclaje rápido y alta velocidad.

No requiere apenas tornillos para su montaje, se abre con facilidad, el sistema de raíles es fenomenal y cuenta con controles frontales, además de conectividad USB que facilita su gestión. El formato es casi perfecto, logrando un sistema de 2U realmente capaz. Todo esto sin hablar de su sistema de gestión remota, que abarca todos los aspectos del servidor, además de su doble BIOS, que siempre es una garantía a la hora de abordar tareas de mantenimiento críticas como la actualización de BIOS, algo que se ha vuelto fundamental para mantener la seguridad de nuestro sistema.

Gigabyte tiene un magnífico exponente de lo que debe ser un servidor moderno, potente, de alta capacidad y alta escalabilidad, pero a la vez fácil de montar y gestionar. Se puede tener todo y este servidor R283-Z96-AAE1 es un buen ejemplo de ello.

Fin del Artículo. ¡Cuéntanos algo en los Comentarios!
