AAEON presenta la PICO-ADN2, una placa Pico-ITX con hasta un Intel Core i3-N305 de 15 W

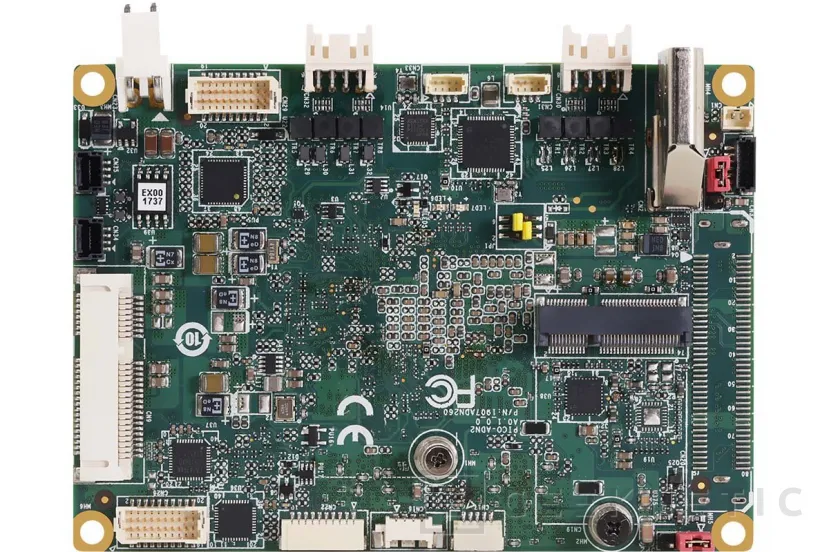

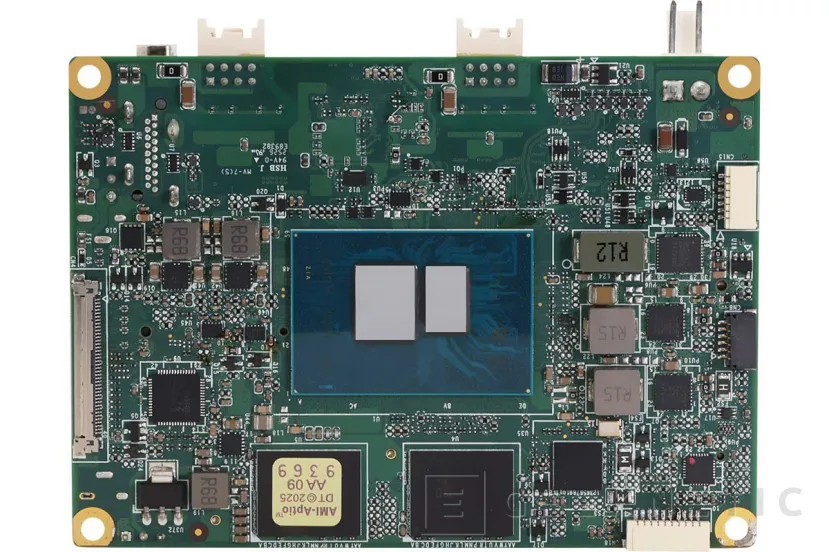

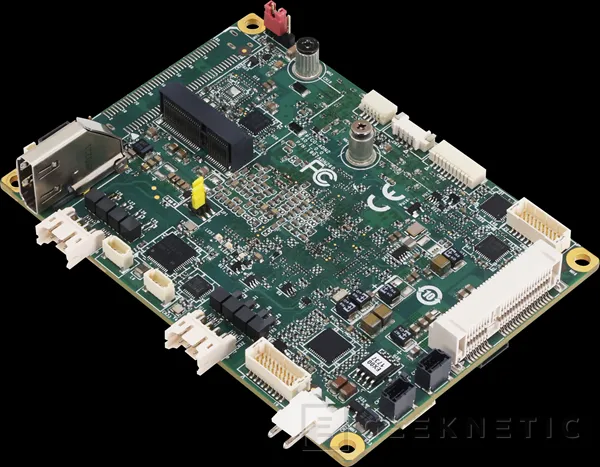

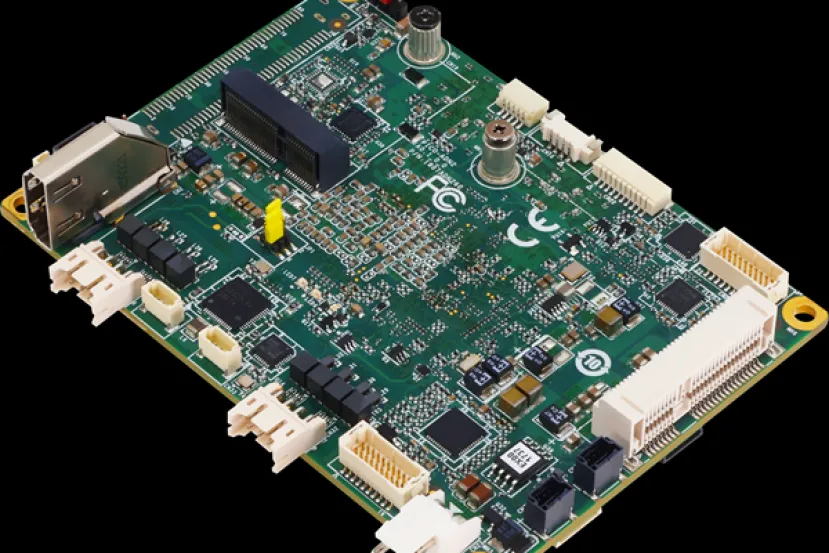

El fabricante de dispositivos para entornos industriales, AAEON, nos ha traído una nueva placa de diminuto tamaño, la PICO-ADN2. Una placa con un reducido tamaño de 2,5 pulgadas (100 x 72 mm) con factor de forma Pico-ITX, y que incluye procesadores Intel hasta un Core i3-N305. Está pensada para ofrecer un gran equilibrio entre rendimiento y consumo térmico, en situaciones donde el espacio es un requisito indispensable como pueden ser el transporte, la automatización industrial o la señalización digital.

La placa AAEON PICO-ADN2 incorpora procesadores Intel hasta Core i3-N305

La nueva AAEON PICO-ADN2 es una placa que cuenta con dos opciones de procesadores Intel, el Core i3-N305 con un consumo de 15 W o el Intel N97 de solo 12 W de consumo. Cuenta con hasta 16 GB de memoria LPDDR5 que ya vienen soldadas y tiene salida de vídeo HDMI 1.4 integrada, el resto de las conexiones tendrás que realizarlas a través de los pines disponibles.

A través de estos pines podemos optar a conexión de red por cable, con un controlador Intel Ethernet I226-IT y un Realtek RTL8111H-CG. También tiene disponible una interfaz para 4 conectores USB, dos de ellos USB 3.2 Gen 1 y otros dos USB 2.0. No puede faltar para entornos industriales dos conectores de puerto serie compatibles con RS-232, 422 y 485, así como un GPIO de 4 bits y un SMBus compartiendo bus con I2C.

Ofrece vídeo a través de HDMI 1.4, LVDS y eDP con resolución máxima 4K a 60 Hz

Aunque cuenta con un conector HDMI 1.4 en exclusiva, también ofrece un conector LVDS y eDP con salida de vídeo de hasta 1.920 x 1.200 a 60 Hz y 3.840 x 2.160 a 60 Hz respectivamente. En esta miniplaca podrás añadir tarjetas Wi-Fi a través de un conector M.2 2230 de tipo E y almacenamiento mSATA gracias a su ranura de tamaño completo.

Como opción a destacar, esta placa PICO-ADN2 ofrece un conector de 2 pines para un supercondensador externo que puede proporcionar hasta 48 horas de funcionamiento del RTC (Real Time Clock). Esto está pensado para mantener algunas funciones de bajo consumo, sobre todo en situaciones en las que hay continuos cortes de corriente.

Si estás interesado en este modelo AAEON PICO-ADN2, puedes contactar con el distribuidor de la marca. Os dejamos las especificaciones completas.

Sistema

• Factor de forma: PICO-ITX
• Procesadores compatibles:
  • Intel Atom x7000E Series
  • Intel Processor N-series
  • Intel Core i3 Processor N-series
• Procesadores indicados:
  • Intel Processor N97: 4 núcleos, 2,00 GHz, 12 W
  • Intel Core i3-N305: 8 núcleos, 1,80 GHz, 15 W
• Chipset: Integrado en el SoC de Intel
• Memoria: LPDDR5 integrada, canal único (Single-Channel), hasta 16 GB
• BIOS: UEFI
• Wake on LAN: Sí
• Temporizador watchdog: 255 niveles
• Seguridad: TPM 2.0
• Batería RTC:
  • Batería de litio de 3 V / 240 mAh
  • Conector de 2 pines para supercondensador externo (opcional)
  • El supercondensador debe tener una capacidad suficiente para proporcionar un funcionamiento del RTC de al menos 48 horas
• Dimensiones: 100 × 72 mm
• Peso: 0,08 kg (80 g)
• Sistemas operativos compatibles:
  • Windows 10/11 de 64 bits
  • Ubuntu 24.04.2

Alimentación

• Requisito de alimentación: 12 V
• Tipo de fuente de alimentación: AT/ATX
• Conector: JST.S2P-VH(LF)(SN), de serie
• Consumo:
  • Intel Processor N97 + LPDDR5 8 GB:
    • Típico: 2,43 A a +12 V
    • Máximo: 2,91 A a +12 V

Pantalla

• Controlador gráfico: Intel UHD Graphics
• LVDS/eDP:
  • 1 × LVDS (18/24 bits, 2 canales), hasta 1920 × 1200 a 60 Hz
  • 1 × eDP 1.4, hasta 3840 × 2160 a 60 Hz (opcional)
  • Voltaje de señal LVDS: 3,3 V / 5 V, seleccionable mediante jumper
  • Voltaje de retroiluminación LVDS: 5 V / 12 V, 2,5 A, seleccionable mediante jumper
• Interfaz de vídeo:
  • 1 × HDMI 1.4, hasta 3840 × 2160 a 30 Hz
  • 1 × DDI, mediante BIO (opcional)
• Número de pantallas simultáneas: hasta 3

Audio

• Códec: No especificado
• Interfaz de audio: No especificada
• Altavoz: No especificado

E/S externas

• Ethernet: No especificado
• USB: No especificado
• Puerto serie: No especificado
• Vídeo:
  • 1 × HDMI 1.4

E/S internas

• Ethernet:
  • 2 × conectores de 8 pines para 1 GbE
  • 1 × Intel Ethernet Controller I226-IT
  • 1 × Realtek RTL8111H-CG
• USB:
  • 2 × conectores internos USB 3.2 Gen 1
  • 2 × USB 2.0
• Puertos serie:
  • COM 1 y COM 2
  • Compatibles con RS-232/422/485
  • Compatibilidad con 5 V / 12 V / RI, según BOM
• Vídeo:
  • 1 × LVDS/eDP
  • Configuración predeterminada: LVDS
  • Control de voltaje de retroiluminación: 5/12 V a 2,5 A
• SATA: No especificado
• Audio: No especificado
• DIO/GPIO: GPIO de 4 bits
• SMBus/I²C:
  • I²C/SMBus
  • Configuración predeterminada: SMBus
• Ventilador:
  • 1 × Smart Fan de 4 pines
• Panel frontal:
  • LED de actividad del HDD
  • LED de alimentación
  • Botón de encendido
  • Zumbador
  • Botón de reinicio
• Otros: No especificado

Expansión

• Mini PCIe/mSATA:
  • 1 × mSATA/mPCIe de tamaño completo
  • Configuración predeterminada: mSATA
  • Seleccionable mediante BIOS
• M.2:
  • 1 × M.2 2230 E-Key
  • PCIe 3.0 ×1
  • USB 2.0
• BIO (opcional):
  • PCIe ×1
  • USB 2.0
  • SMBus
  • DDI
  • LPC

Entorno y certificaciones

• Temperatura de funcionamiento: -20 °C a 70 °C
• Temperatura de almacenamiento: -40 °C a 85 °C
• Humedad de funcionamiento: 0 % – 90 % de humedad relativa, sin condensación
• MTBF: 1.636.770 horas
• Certificaciones EMC: CE/FCC Clase A
