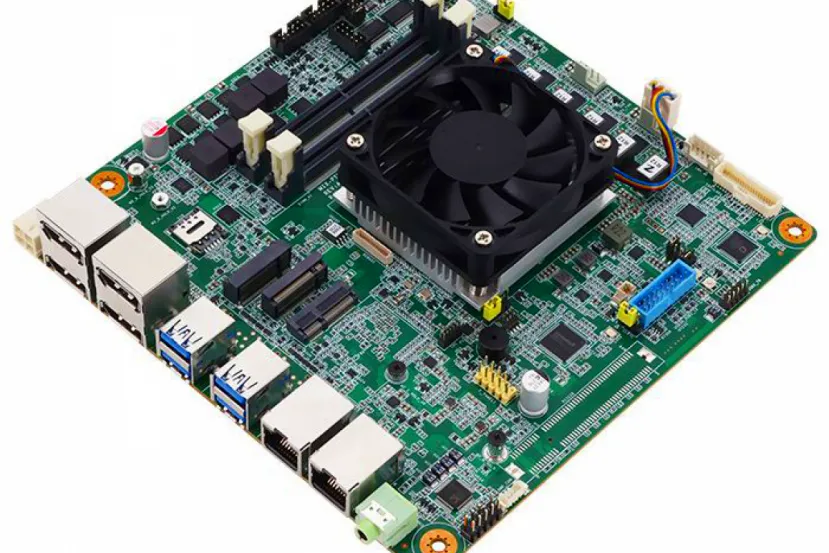

AAEON MIX-PTLWV1 es una placa Mini-ITX con Intel Panther Lake, hasta 128 GB de DDR5 y opción de doble RJ45 de 10 GbE

El fabricante de dispositivos claramente orientados a entornos industriales, AAEON, tiene disponible una nueva placa que incorpora la última línea de procesadores de Intel, los Panther Lake. Esta es la MIX-PTLWV1, una placa Mini-ITX ideal para entornos con espacio reducido que necesitan la potencia de los Intel Core Ultra 3 Series con opciones disponibles entre 15 y 25 W de consumo y soporte para hasta 128 GB de memoria DDR5 en formato CSO-DIMM.

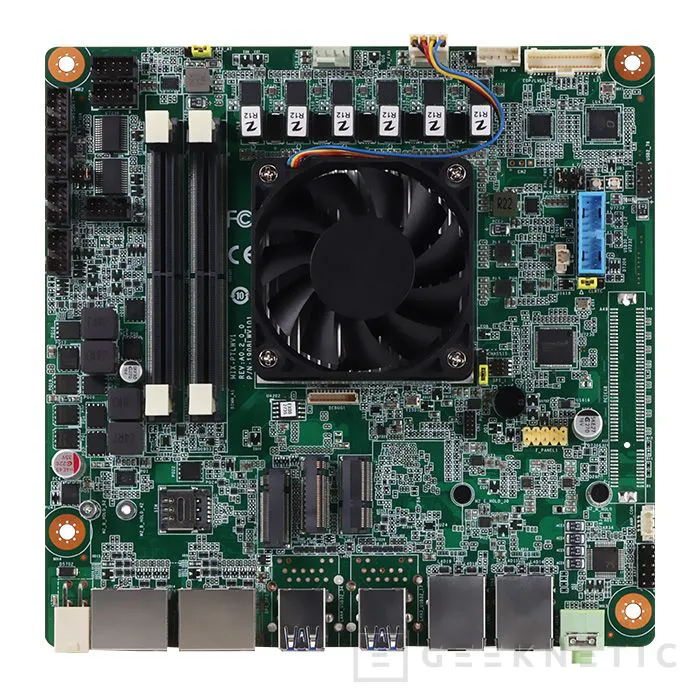

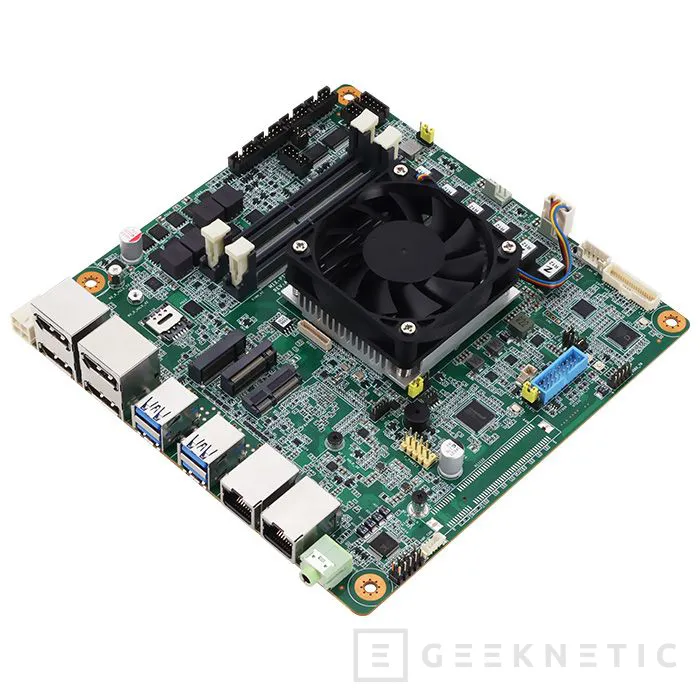

AAEON MIX-PTLWV1, una placa Mini-ITX con Intel Panther Lake y hasta 128 GB de DDR5

La placa integra procesadores Intel Panther Lake, con varios procesadores disponibles de esta última serie de Intel. Dependiendo del procesador instalado, se puede optar a una gráfica integrada hasta Intel Arc B390 o Intel Graphics. Soporta hasta 128 GB de memoria DDR5 gracias a su doble ranura para módulos de memoria en formato CSO-DIMM, y velocidades de hasta 6.400 MT/s. Junto al procesador también se integra una NPU Intel AI Boost, que ofrece un gran rendimiento para IA en solitario o combinado con su CPU y GPU.

Para añadir almacenamiento, también cuenta con una ranura para discos SSD M.2 2230 de tipo E compatible con PCIe 4.0. Si quieres añadir periféricos PCIe 5.0 también tiene una ranura disponible x8, aunque no está disponible en todos los modelos. La placa cuenta con una gran conectividad de red a pesar de su tamaño, y ofrece 2 conectores RJ45 de 2,5 Gbps con un controlador Intel Ethernet I226 Series. También se le pueden añadir 2 puertos RJ45 adicionales de 10 Gbps, aunque no está disponible en todos los modelos.

Cuatro pantallas 4K y conectividad ideal para entornos industriales

Viene con cuatro puertos USB 3.2 Gen 1 a 5 Gbps y ofrece salida de vídeo para 4 monitores de forma simultánea a 4K y 60 Hz. Además, como placa para entornos industriales, también incorpora otros conectores útiles en la industria. Un conector serie compatible con RS-232, 422 y 485 y otros 4 compatibles con RS-232. También viene con una entrada/salida digital de 8 bits programable y dos conectores de 10 bits para interfaces USB 3.2 Gen 1. Para vídeo incluye un conector LVDS de 40 pines que tiene eDP integrado. Podrás añadir módulos para conexiones inalámbricas gracias a su ranura M.2 3042/3052 de tipo B, ideal para redes de datos compatibles con NanoSIM. Podrás añadir un sistema operativo Windows 11 de 64 bits o Linux Ubuntu 24.04 con kernel 6.8 o superior.

AAEON ha comunicado que la placa ya está en producción en masa y disponible para pedidos en la tienda del fabricante, o a través de tu distribuidor habitual. Como referencia, el modelo MIX-P TLWV1-A10-325-2L que incluye el Intel Core Ultra 5 325 está disponible por 951 dólares. Estas son las especificaciones completas.

Sistema

• Formato: Mini-ITX
• Procesador: Intel Core Ultra Series 3, TDP de 15-25 W
• Memoria: 2 x DDR5 C/SO-DIMM, hasta 6400 MHz, 1DPC
• Memoria máxima: 128 GB
• Chip de E/S: Nuvoton NCT6126D
• Ethernet:
  • 1 x Intel Ethernet Controller I226-LM, 2,5 GbE
  • 1 x Intel Ethernet Controller I226-V, 2,5 GbE
  • 2 x Intel Ethernet Controller E610-XAT2, 10 GbE (opcional según BOM)
• Audio: Realtek ALC897
• TPM: TPM 2.0 integrado
• BIOS: AMI BIOS, memoria Flash ROM de 256 Mbit
• Temporizador Watchdog: 1-255 pasos mediante software
• Control inteligente de ventiladores: Ventilador de CPU y ventilador del sistema
• Wake on LAN / PXE: Sí
• Estados de alimentación: S4, S5

Ranuras de expansión

• PCIe: 1 x PCIe Gen 5 [x8] de borde abierto, dependiendo del modelo de CPU
• M.2 2230 E-Key: 1 x, PCIe 4.0 [x1] / USB 2.0 / CNVi
• M.2 3042/3052 B-Key: 1 x, PCIe [x1] / USB 3.2 Gen 1, con ranura para Nano SIM
• M.2 3052: Opcional según BOM

Gráficos

• GPU: Intel Arc B390 / Intel Graphics, dependiendo del modelo de CPU
• Pantallas simultáneas: Hasta 4
• DisplayPort: DP 1.4, hasta 4096 x 2160 a 60 Hz
• LVDS: Hasta 1920 x 1080 a 60 Hz, doble canal
• eDP: eDP 1.4, hasta 1920 x 1080 a 60 Hz mediante configuración de BIOS
• eDP opcional: 4 canales, compatible con LVDS mediante diseño compartido, según BOM

Alimentación y características físicas

• Batería: Batería de litio
• Alimentación: 12-24 V CC (±5 %)
• Temperatura de funcionamiento: 0-60 °C
• Humedad de funcionamiento: 90 % HR sin condensación a 60 °C
• Temperatura de almacenamiento: -40 a 85 °C
• Certificaciones: CE y FCC (Clase A)
• Formato: Mini-ITX
• Dimensiones: 170 x 170 mm
• Peso: 0,376 kg
• MTBF: 646.660 horas

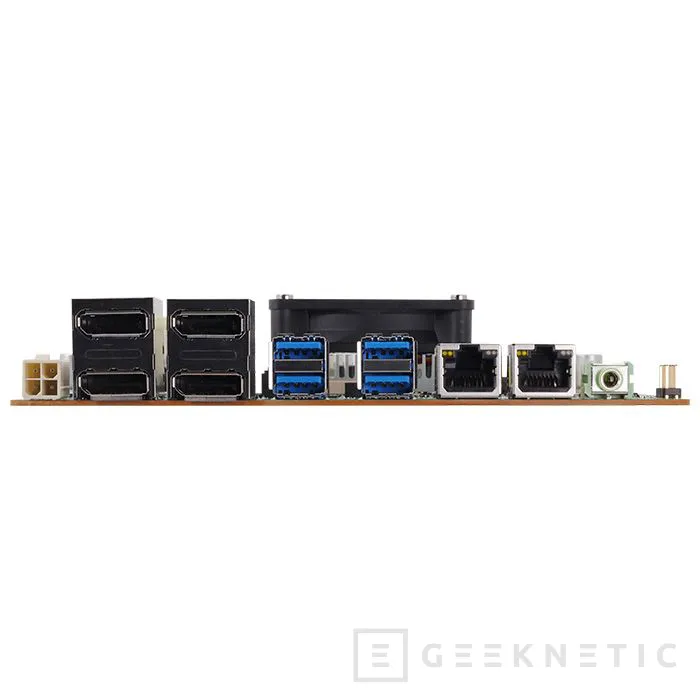

Conexiones traseras

• USB: 4 x USB 3.2 Gen 1 (5 Gbps)
• DisplayPort: 4 x DP 1.4
• Audio: 1 x salida de línea
• Red: 2 x RJ-45 LAN
• Red opcional: 2 x RJ-45 LAN adicionales según BOM
• Otros: 1 x conector de 2 x 2 pines

Conectores internos

• Almacenamiento: 1 x M.2 2280 M-Key (PCIe x4, Gen 4, NVMe)
• USB: 2 x USB 3.2 Gen 1 mediante 1 x conector de 10 pines
• Pantalla: 1 x conector LVDS/eDP de 40 pines
• Audio: 1 x conector de 4 pines, compatible con 2 W/4 ohmios
• Puerto serie: 1 x RS-232/422/485 mediante conector, con 5 V/12 V/RI opcional
• Puertos serie adicionales: 5 x RS-232 mediante conectores
• DIO: 1 x 8 bits programable (4 entradas/4 salidas)
• Ventiladores: 1 x conector de 4 pines para ventilador del sistema y 1 x conector de 4 pines para ventilador de CPU
• Alimentación: —
• Otros:
  • 1 x jumper Clear CMOS
  • 1 x conector de panel frontal
  • 1 x selector de modo ATX/AT
  • 1 x selector para desactivar ME
  • 1 x selector de voltaje del circuito TCON eDP/LVDS
  • 1 x selector de voltaje de retroiluminación del panel eDP/LVDS (3,3 V/5 V/12 V)
  • 1 x inversor LVDS
  • 1 x AAFP

Sistema operativo

• Windows: Windows 11 de 64 bits
• Linux: Ubuntu 24.04 / Kernel 6.8
