MSI IPC presenta la placa base MS-CF20 V2.0, procesadores Intel Arrow Lake y gran conectividad para entornos empresariales

por Juan Antonio Soto Hace 11 horas

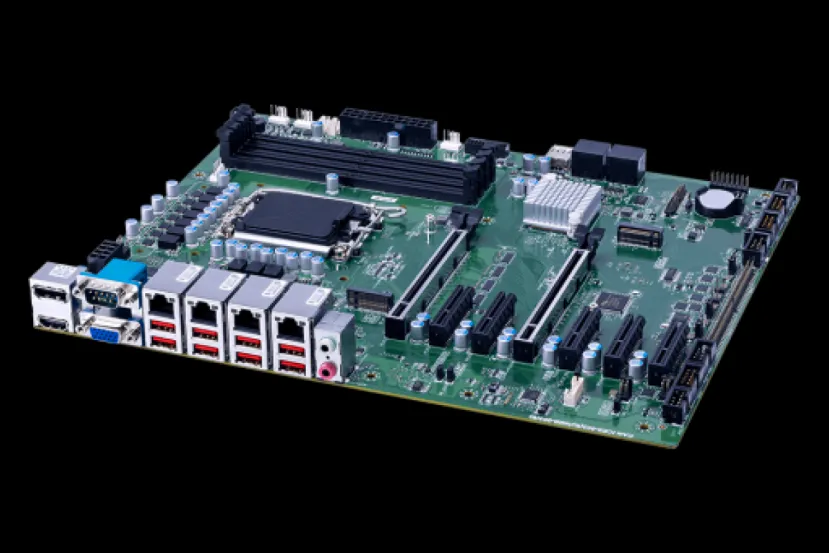

El fabricante MSI también tiene productos para entornos industriales, bajo su marca MSI IPC. En esta ocasión nos ha presentado una nueva placa base MS-CF20 V2.0 con chipset W880 y socket LGA 1851 en el que podrás instalar procesadores Intel Arrow Lake. Cuenta con varios puertos RJ45, múltiples conexiones USB y numerosos puertos PCI express en los que podrás ampliar sus posibilidades instalando tarjetas compatibles, que añaden funciones extra a esta completa placa base.

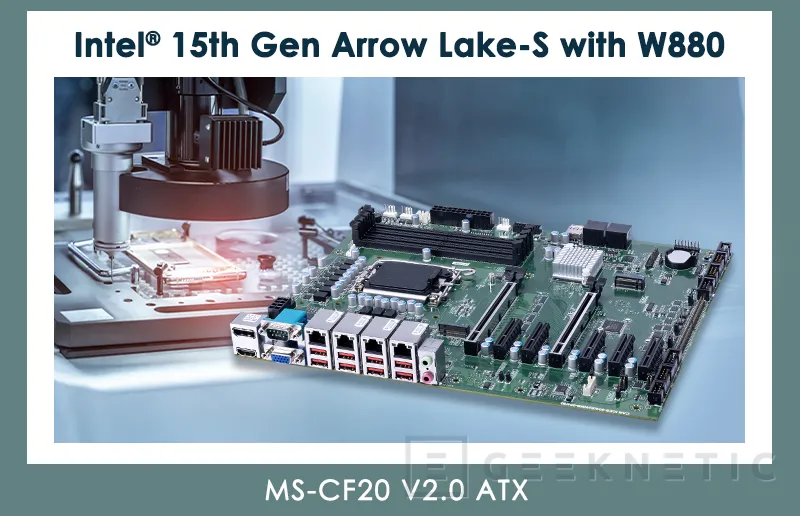

Nueva placa base MSI IPC para entornos industriales con procesadores Intel Arrow Lake

Esta nueva placa MSI IPC MS-CF20 V2.0 permite instalar procesadores Intel Core Ultra 200 series, hasta un Intel Core Ultra 9 como procesador tope de gama. Se acompaña de 4 ranuras para memoria DDR5 con formato UDIMM ECC o no ECC y velocidades de 5.600 MT/s, podrás instalar un máximo de 256 GB en 4 módulos de 64 GB cada uno. En cuanto al almacenamiento tiene posibilidad de instalar 2 discos SSD M.2 de tipo M y 4 unidades SATA 3.0, tiene soporte para RAID 0, 1, 5 y 10.

Hasta Intel Core Ultra 9 y 256 GB de RAM ECC a 5.600 MT/s

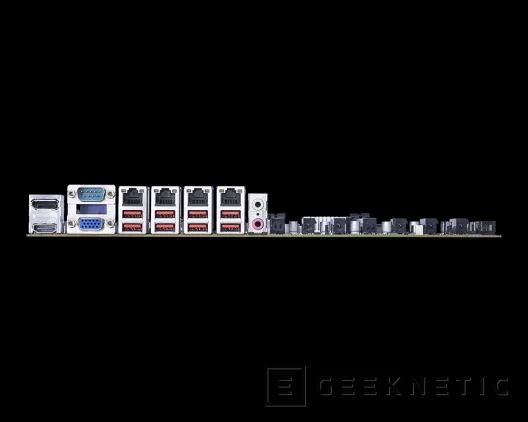

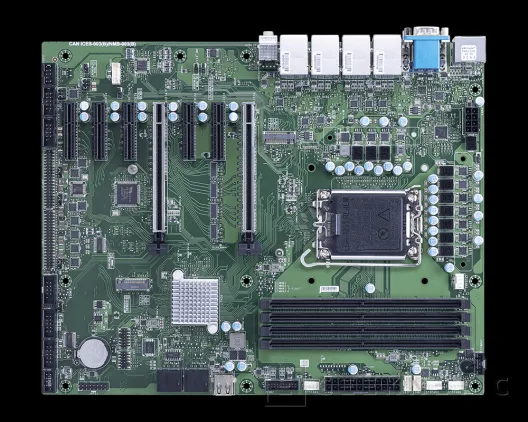

Para ampliar sus posibilidades cuenta con 1 ranura PCIe 5.0 x16 que se puede dividir en 2 PCIe 5.0 x8, también añade 5 ranuras PCIe 4.0 x4 para otro tipo de tarjetas. Como placa base para entornos industriales, cuenta con una gran interfaz de entrada salida utilizada por estos. Incluye hasta 10 puertos COM, 8 para RS-232 y 2 RS-485, conector GPIO e incluso puerto PS/2. También es compatible con SMBus, I2C, PMBus, iATM 19.x y Chassis Intrusion. Podrás conectar otros periféricos en los puertos USB disponibles USB 3.2 Gen 2, Gen 1 y USB 2.0, que hacen un total de 13.

Ranura PCIe 5.0 y hasta 10 puertos COM disponibles

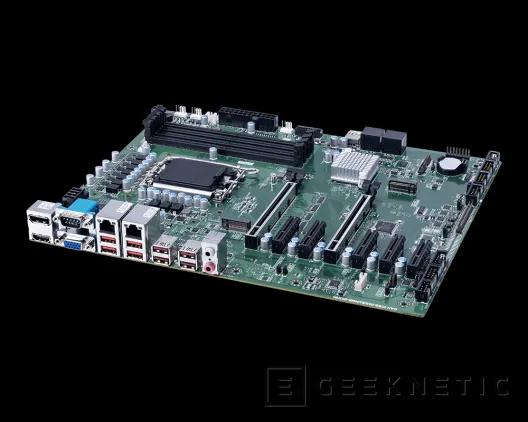

Uno de los puntos fuertes de esta placa base son las comunicaciones, MSI tiene disponibles dos modelos en donde podemos encontrar 4 puertos RJ45 de 2,5 Gbps en el modelo más completo y 2 RJ45 de las mismas características en el segundo modelo disponible.

Hasta 4 puertos RJ45 a 2,5 Gbps

Un completo modelo que está disponible para entornos industriales como la automatización, la informática de extremo a extremo o sistemas HMI y pasarelas de red que necesitan además un sistema potente como ofrecen los Intel Arrow Lake de la actual generación. Os dejamos las características completas de ambos modelos.

Información general

Part Numbers:
- MS-CF20 V2.0-SKU1
- MS-CF20 V2.0-SKU2

Procesador y Chipset

CPU compatible: Intel® Arrow Lake-S Core™ Ultra 9 / 7 / 5
Potencia máxima CPU: 125W
Socket: LGA1851
Chipset: Intel® W880
BIOS: AMI UEFI

Memoria

Tipo: DDR5 dual-channel (ECC/No ECC, según CPU)
Velocidad: 5600 MT/s
Capacidad máxima: 256 GB
Slots: 4 × UDIMM 288-pin

Gráficos / Salidas de vídeo

Controlador gráfico: Intel® UHD Graphics (depende del CPU)
Salidas de vídeo:
- 1 × VGA
- 1 × HDMI
- 1 × DisplayPort
Resoluciones máximas:
- VGA: 1920 × 1200 @ 60Hz
- HDMI: 4096 × 2160 @ 60Hz
- DP: 4096 × 2304 @ 60Hz
Soporta: 3 pantallas independientes

Red

SKU1:

4 × Intel I226-LM 2.5GbE LAN

SKU2:

2 × Intel I226-LM 2.5GbE LAN

Audio

Codec: Realtek ALC897

Super I/O

Controlador: Fintek F81967D-I

TPM

Módulo: Infineon SLB9672VU2.0

Monitorización / Funciones Hardware

Watchdog: 256 niveles
Smart Fan: Sí

Interfaces I/O

PS/2

1 × puerto PS/2 mediante cable Y (teclado + ratón)

USB

8 × USB 3.2 Gen2 (traseros)
2 × USB 3.2 Gen1 (internos)
3 × USB 2.0 (internos, uno en conector tipo A en ángulo)

Serial (COM)

SKU1:

10 puertos COM en total
- 1 trasero
- 9 internos
- COM1–2: RS-232/422/485 (Ring/0V/5V/12V) con auto-flow
- COM3–6: RS-232 (0V/5V/12V)
- COM7–10: RS-232 (0V/5V/12V)

SKU2:
